氣動內螺紋球閥 | CHQ611F

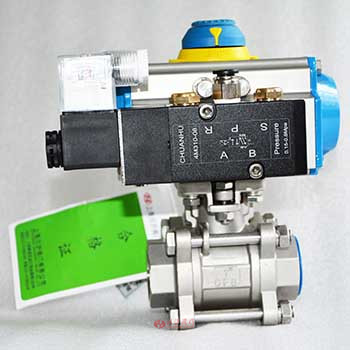

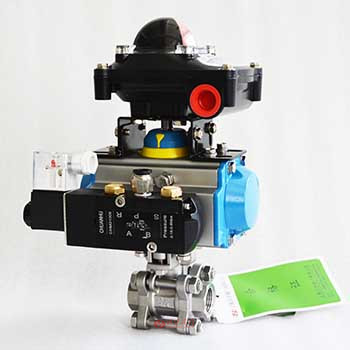

氣動內螺紋球閥圖片

氣動內螺紋球閥產品說明

氣動內螺紋球閥，也稱為氣動絲扣球閥。內螺紋氣動球閥閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊?？稍O(shè)置90°開關定位機構，根據需要加鎖以防止誤操作。內螺紋氣動球閥及氣動焊接球閥適用于PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質。內螺紋氣動球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。
　　球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

氣動內螺紋球閥性能參數

公稱通徑DN(mm)	10	15	20	25	32	40	50	65	80	100
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa
閥體形式	三片式精鑄閥體
連接形式	螺紋式、焊接式
閥芯形式	"O"型球形閥芯
流量特性	近似快開型
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏)
基本誤差	帶定位器：小于全行程的±2%
回差	帶定位器：小于全行程的2%
可調范圍	250：1
配置執行機構	可配GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4-20mA模擬量控制

氣動內螺紋球閥材質說明

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

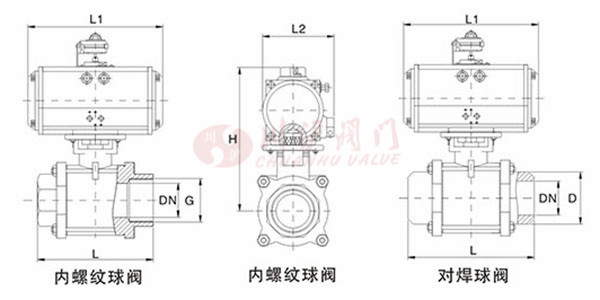

氣動內螺紋球閥結構尺寸圖

氣動內螺紋球閥結構圖

氣動內螺紋球閥連接尺寸

主要外形尺寸-PN16~64（16~64bar）
公稱徑通徑 DN	外形尺寸mm					連接尺寸mm
公稱徑通徑 DN	L	L1	L2	H	G	L	L1	L2	H	D
10	70	141	71	188	1/4"	-	-	-	-	-
12	70	141	71	191	3/8"	-	-	-	-	-
15	70	141	71	196	1/2"	75	141	71	196	21
20	80	141	71	203	3/4"	85	141	71	203	27
25	90	159	83	163	1"	90	159	83	163	34
32	110	211	95	180	11/4"	112	211	95	180	43
40	119	248	107	208	11/2"	120	248	107	208	49
50	140	248	107	218	2"	145	248	107	218	61
65	160	269	123	249	21/2"	170	269	123	249	76
80	201	315	141	285	3"	200	315	141	285	86
100	234	345	152	342	4"	-	-	-	-	-

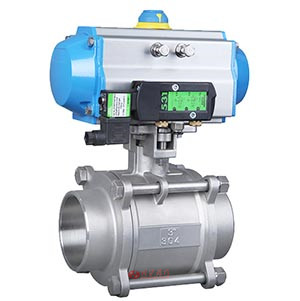

氣動內螺紋球閥圖片
