大口徑氣動法蘭球閥 | CHAWQ641F/H

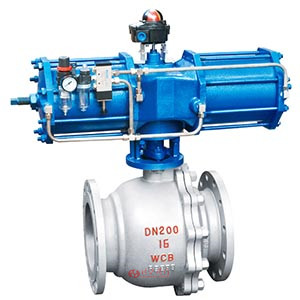

大口徑氣動法蘭球閥產品圖片

大口徑氣動法蘭球閥產品說明

大口徑氣動法蘭球閥是由氣動執行器、浮動式法蘭球閥組成，可選配電磁閥換向閥用于切斷管道中介質，也可以選配角行程閥門定位器用來改變介質的壓力、溫度和流量的大小。
大口徑氣動法蘭球閥是一種轉角90°的旋轉類球閥，具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。大口徑氣動法蘭球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
　　球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

大口徑氣動法蘭球閥性能參數

公稱通徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數Kv	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4MPa
泄漏量	軟密封：零泄漏；硬密封：≤額定流量的10-5
閥體形式	兩段式閥體(浮動球體)											兩段式閥體(固定球體)
閥芯形式	"O"型球形閥芯
密封填料	聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
連接形式	法蘭、焊接、螺紋
流量特性	快開特性
可調范圍	DN15-65							DN80-300
可調范圍	250:1							350:1
適用溫度	密封面
適用溫度	PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、硬密封≤450℃
配置執行機構	可配GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4-20mA模擬量控制

大口徑氣動法蘭球閥材質說明

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

大口徑氣動法蘭球閥結構尺寸圖

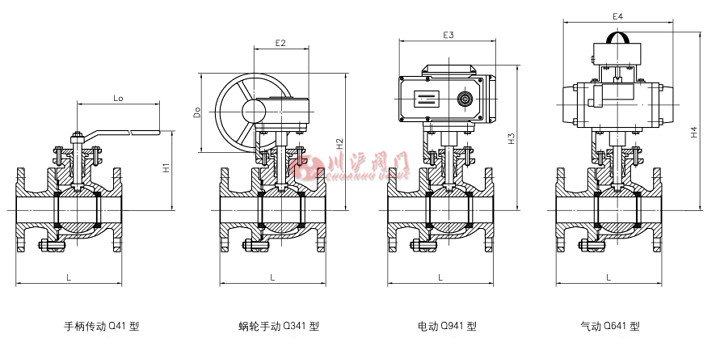

大口徑氣動法蘭球閥結構圖

大口徑氣動法蘭球閥連接尺寸

PN16主要外形連接尺寸

公稱通徑DN		15	20	25	32	40	50	65	80	100	125	150	200
L		130	140	150	165	180	200	220	250	280	320	360	400
手柄	H1	59	63	75	85	95	106	142	152	178	252	272	345
手柄	Lo	130	130	160	180	230	230	400	400	650	1050	1050	1200
蝸輪	H2					340	350	358	460	490	540	580	600
	E2					130	130	130	160	160	195	195	195
	Do					160	160	160	250	250	400	400	400
電動	H3			206	210	218	226	235	255	380	410	450	510
電動	E3			196	196	196	196	196	196	255	255	255	255
氣動	H4			346	350	392	396	460	480	550	570	620	665
氣動	E4			108	108	130	130	180	180	216	216	290	290

PN25主要外形連接尺寸

公稱通徑dn		15	20	25	32	40	50	65	80	100	125	150	200
L		130	140	150	165	180	200	220	250	320	400	400	550
手柄	H1	59	63	75	97	106	140	152	178	253	315	340	395
手柄	Lo	130	130	160	230	230	400	400	700	1100	1100	1500	15DD
蝸輪	H2					340	350	358	460	490	580	620	750
	E2					130	130	130	160	160	195	195	220
	Do					200	200	200	300	300	400	400	600
電動	H3			206	210	218	226	235	380	390	450	490	560
電動	E3			196	196	196	196	196	255	255	255	255	255
氣動	H4			346	350	392	396	460	480	550	610	660	710
氣動	E4			108	108	130	130	180	180	216	290	290	330

PN40主要外形連接尺寸

公稱通徑DN		15	20	25	32	40	50	65	80	100	125	150	200
L		140	150	165	180	200	220	250	280	320	400	400	550
手柄	H1	59	63	75	97	106	140	152	178	253	315	340	395
手柄	Lo	130	130	160	230	230	400	400	700	1100	1100	1500	1500
蝸輪	H2					340	350	358	460	490	580	620	750
	E2					130	130	130	160	160	195	195	220
	Do					200	200	200	300	300	400	400	600
電動	H3			206	210	218	226	235	380	390	450	490	560
電動	E3			196	196	196	196	196	255	255	255	255	255
氣動	H4			346	350	392	396	460	480	550	610	660	710
氣動	E4			108	108	130	130	180	180	216	290	290	330

PN63/PN 100主要外形連接尺寸

公稱通徑DN		15	20	25	32	40	50	65	80	100
L		165	190	216	229	241	292	330	356	432
手柄	H1	70	75	85	100	115	146	155	180	260
手柄	Lo	130	130	160	230	230	400	400	700	1100
蝸輪	H2					340	350	358	460	550
	E2					130	130	160	160	195
	Do					200	200	300	300	400
電動	H3			216	230	255	273	350	382	410
電動	E3			196	196	196	196	255	255	255
氣動	H4			362	375	417	440	498	523	565
氣動	E4			130	130	180	180	216	216	290
