氣動兩片式球閥 | CHQ611F

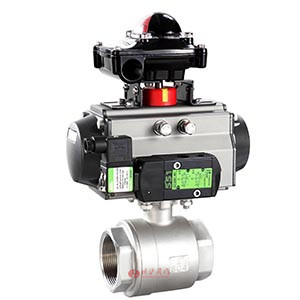

氣動兩片式球閥產品圖片

氣動兩片式球閥產品說明

氣動兩片式球閥是由氣動執行器、兩片式內螺紋球閥組成，可選配電磁閥換向閥用于切斷管道中介質，也可以選配角行程閥門定位器用來改變介質的壓力、溫度和流量的大小。
氣動兩片式球閥是一種轉角90°的旋轉類球閥，具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動兩片式球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
　　球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

氣動兩片式球閥性能參數

公稱通徑 DN(mm)		6-100
公稱壓力 PN(MPa)		1.6
公稱壓力 PS(MPa)	強度試驗	2.4
公稱壓力 PS(MPa)	密封試驗	1.8
材料材料代號		C		P	R
主要零件	閥體	WCB		CF8 304	CF8M 316
	球體	WCB		CF8 304	CF8M 316i
	閥桿	2Cr13		0Cr18Ni9Ti	0Cr17NiMo2
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	水、蒸汽、油品		硝酸類	醋酸類
適用工況	適用溫度	-28 ℃ -300 ℃
氣動裝置	型號	OBD 系列
氣動裝置	氣源壓力	0.4-0.7MPa
執行標準		設計制造	結構長度	法蘭尺寸	壓力溫度	試驗檢驗
執行標準		GBT/12238	Gb12221	/	GB/T13927	GB13927

氣動法蘭塑料球閥結構尺寸圖

氣動法蘭塑料球閥結構圖

氣動法蘭塑料球閥連接尺寸

DN	15	20	25	32	40	50	65	80	100
L	75	80	90	110	120	140	185	205	240
H	133	149	162	180	228	244	275	297	344
W	140.5	140.5	140.5	158.5	210.5	247.5	268.5	315	345
