大口徑氣動固定式球閥 | CHAWQ647F/H

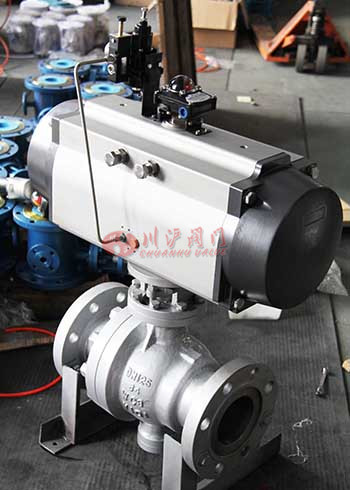

大口徑氣動固定式球閥圖片

大口徑氣動固定式球閥產品說明

大口徑氣動固定式球閥是由氣動執行器、固定式球閥組成，可選配電磁閥換向閥用于切斷管道中介質，也可以選配角行程閥門定位器用來改變介質的壓力、溫度和流量的大小。
大口徑氣動固定式球閥是一種轉角90°的旋轉類球閥，具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。大口徑氣動固定式球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
　　球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

大口徑氣動固定式球閥性能參數

公稱通徑DN(mm)	50	100
公稱壓力(MPa)	PN1.0、2、4.0、6.4、10.0MPa；ANSI 150 300 600 900LB
閥體形式	兩段式鑄造閥體
閥芯形式	"O"型球形閥芯
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
連接形式	法蘭式
流量特性	近似快開型
泄漏量	按GB/T4213-92，小于額定KV0.01% (軟密封：零泄露)
可調范圍	250:1	250:1
適用溫度	PTFE≤180℃；PPL≤280℃；金屬密封≥300℃
配置執行機構	GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關兩位控制能、4～20mA模擬量信號控制

大口徑氣動固定式球閥材質說明

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

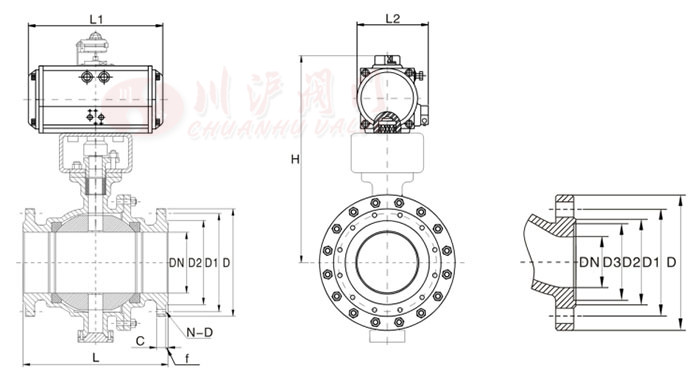

大口徑氣動固定式球閥結構尺寸圖

大口徑氣動固定式球閥結構圖

大口徑氣動固定式球閥連接尺寸

PN16主要外形連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑 [DN]	外形尺寸			連接尺寸						執行器型號
公稱通徑 [DN]	L	L1	H	D	D1	D2	C	f	N-D	執行器型號
50	178	211/315	323/348	165	125	99	20	3	4-18	AT-D75/AT-S100
65	190	248/269	363/388	185	145	118	20	3	4-18	AT-D88/AT-S100
80	203	269/345	408/430	200	160	132	20	3	8-18	AT-D100/AT-S125
100	229	345/438	470/527	220	180	156	22	3	8-18	AT-D125/AT-S160
125	356	409/550	537/625	250	210	184	22	3	8-18	AT-D145/AT-S190
150	394	438/600	577/655	285	240	211	24	3	8-22	AT-D160/AT-S210
200	457	600/633	695/730	340	295	266	24	3	12-22	AT-D210/AT-S240
250	533	633/700	762/792	405	355	319	26	3	12-26	AT-D240/AT-S270
300	610	1180	808	460	410	370	28	4	12-26	AWD20
350	686	1180	916	520	470	429	30	4	16-26	AWD20
400	762	1320	970	580	525	480	32	4	16-30	AWD25
500	914	1430	1088	715	650	609	36	4	20-33	AWD28
備注：根據不同的閥門扭矩，不同的氣源壓力以及不同的實際工況，選擇相匹配的執行器其相關外形尺寸也隨之變化

主要外形尺寸-PN25（25bar）
公稱通徑 [DN]	外形尺寸			連接尺寸						執行器型號
公稱通徑 [DN]	L	L1	H	D	D1	D2	C	f	N-D	執行器型號
50	216	248/345	333/370	165	125	99	20	3	4-18	AT-D88/AT-S125
65	243	269/409	388/442	185	145	118	22	3	4-18	AT-D100/AT-S145
80	283	345/438	430/472	200	160	132	24	3	8-18	AT-D125/AT-S160
100	305	409/550	507/575	235	190	156	24	3	8-22	AT-D145/AT-S190
125	381	438/600	562/630	270	220	184	26	3	8-26	AT-D160/AT-S210
150	403	550/633	640/700	300	250	211	28	3	8-26	AT-D190/AT-S240
200	502	600/633	705/740	360	310	274	30	3	12-26	AT-D210/AT-S240
250	568	633/700	772/802	425	370	330	32	3	12-30	AT-D240/AT-S270
300	648	1180	821	485	430	389	34	4	16-30	AWD20
350	762	1180	934	555	490	448	38	4	16-30	AWD20
400	838	1320	990	620	555	503	40	4	16-36	AWD25
500	991	1430	1006	730	660	609	44	4	20-36	AWD28

主要外形尺寸-PN40（40bar）
公稱通徑 [DN]	外形尺寸			連接尺寸							執行器型號
公稱通徑 [DN]	L	L1	H	D	D1	D2	D3	C	F	N-D	執行器型號
50	216	248/345	358/397	165	125	99	88x4	20	3	4-18	AT-D88/AT-S125
65	243	269/345	410/452	185	145	118	110x4	22	3	8-18	AT-D100/AT-S125
80	283	345/409	462/530	200	160	132	121x4	24	3	8-18	AT-D125/AT-S145
100	305	409/438	547/615	230	190	156	150X4.5	24	3	8-22	AT-D145/AT-S160
125	381	438/550	635/695	270	220	184	176X4.5	26	3	8-26	AT-D160/AT-S190
150	403	550/600	700/735	300	250	211	204X4.5	28	3	8-26	AT-D190/AT-S210
200	502	633/730	748/778	375	320	284	260X4.5	34	3	12-30	AT-D240/AT-S270
250	568	730	803	450	385	315	313X4.5	38	3	12-33	AWD270
300	648	1320	914	515	450	409	364X4.5	42	4	16-33	AWD25
350	762	1320	970	580	510	465	422X4.5	46	4	16-36	AWD25
400	838	1430	1060	660	585	535	474X4.5	50	4	16-39	AWD28
500	991	1950	1228	755	670	615	576X4.5	52	4	20-42	AWD35

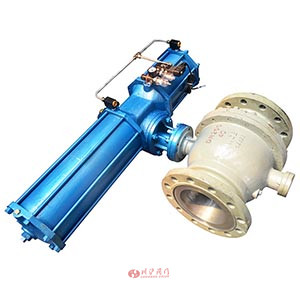

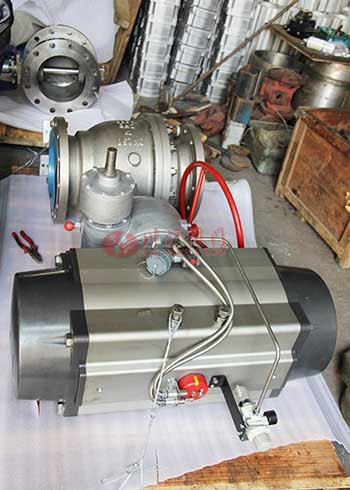

大口徑氣動固定式球閥圖片
