氣動高壓球閥 | CHQ641N

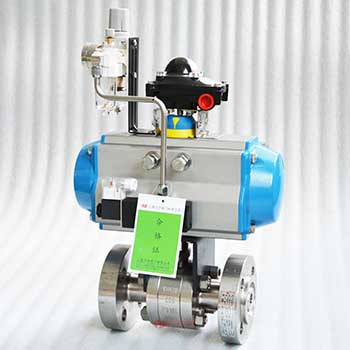

氣動高壓球閥圖片

氣動高壓球閥產品說明

氣動高壓球閥由鍛鋼高壓閥體及活塞式氣動執行器組成。主要適用于水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。氣動高壓球閥廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
　　球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

氣動高壓球閥性能參數

閥體形式	三段式鍛造閥體
公稱通徑	DN15～300mm、1/2"～12"
公稱壓力	國標PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；美標ANSI 150、300、600、900LB
法蘭標準	ANSI、GB、JB、HG等
連接形式	法蘭式、焊接式、螺紋式(適用于PN10MPa以內)
閥蓋形式	整體式
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨

氣動高壓球閥材質說明

零件名稱	材料
閥體、閥蓋	WCB	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
球體	2Cr13	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
閥桿	2Cr13	316L	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
閥座密封圈	PTFE、碳素纖維＋PTFE、對位聚苯
螺柱、螺母	35 35CrMoA(B7) 45(2H)	2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
密封填料	Ｖ型PTFE、柔性石墨

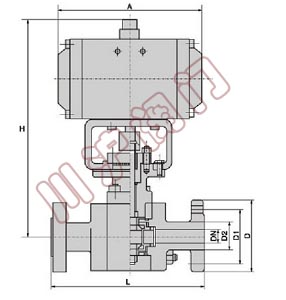

氣動高壓球閥結構尺寸圖

氣動高壓球閥結構圖

氣動高壓球閥連接尺寸

公稱通徑 DN(mm)	尺寸
公稱通徑 DN(mm)	L	D	D1	D2	Z-Φd	A	H
16MPa
10	210	95	60	18	3-18	560	500
15	230	95	60	20	3-18	560	600
20	240	105	68	28	3-18	820	630
25	260	105	68	28	3-18	820	630
32	300	115	80	38	4-18	820	630
40	350	165	115	48	6-26	900	890
50	400	165	115	58	6-26	900	890
65	490	200	145	74	6-29	1130	1050
80	580	225	170	94	6-33	1130	1050
100	620	260	195	115	6-36
32MPa
10	210	95	60	18	3-18	560	500
15	230	105	68	28	3-18	560	600
20	240	105	68	28	3-18	820	680
25	260	115	80	35	4-18	820	680
32	300	165	115	41	4-22	820	680
40	350	165	115	47	6-26	930	960
50	400	200	145	70	6-29	930	960
65	490	225	170	90	6-33	1130	1230
80	580	260	195	112	6-36	1130	1230

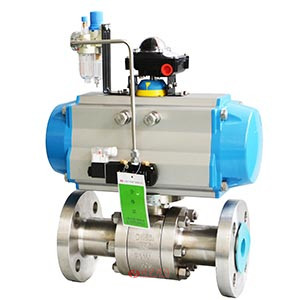

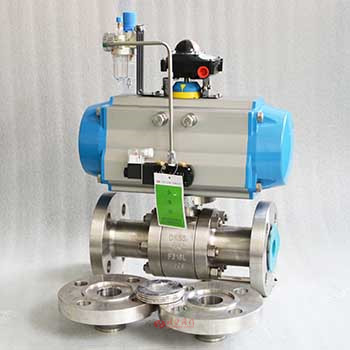

氣動高壓球閥圖片
