氣動三通球閥 | CHQ644F(三通L型球閥)\CHQ645F(三通T型球閥)

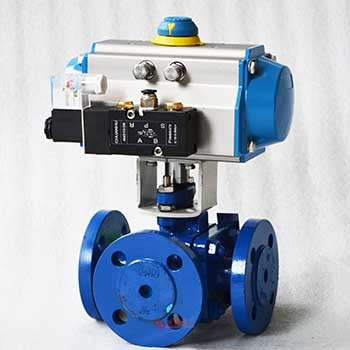

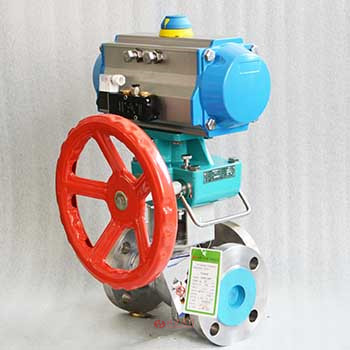

氣動三通球閥圖片

氣動三通球閥產品說明

氣動三通球閥是由角行程氣動執行機構和三通法蘭球閥組成。根據管道中不同的介質選用四氟密封（≤150℃）、PPL密封（≤250℃）或金屬密封（≤425℃）。氣動三通球閥分"T"型三通球閥和"L"型三通球閥，具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。氣動內螺紋三通球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
　　球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

氣動三通球閥性能參數

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
允許壓差(MPa)	≤公稱壓力
動作范圍	0～90°
閥體形式	二段分體式鑄造閥體
閥蓋形式	整體式
壓蓋型式	螺栓壓緊式
密封填料	聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
連接方式	法蘭式、螺紋式(適用于1/2"～2")
閥芯形式	三通球型閥芯
流量特性	近似快開特性
泄露量Q	軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01%
配置執行機構	可配GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4-20mA模擬量控制

氣動三通球閥連接尺寸

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

氣動三通球閥介質流向圖

氣動三通球閥結構尺寸圖

氣動三通球閥結構圖

氣動三通球閥連接尺寸

主要外形尺寸mm-PN16（16bar）
公稱通徑 DN	外形尺寸mm					連接尺寸mm						執行器型號
公稱通徑 DN	L	L0	L1	L2	H	D	D1	D2	C	f	N-D	執行器型號
15	150	72	141/159	71/83	204/235	95	65	46	14	2	4-14	AT-D-50/AT-S-63
20	160	80	159/211	83/95	240/252	105	75	56	16	2	4-14	AT-D-63/AT-S-75
25	180	90	211/248	95/107	257/265	115	85	65	16	2	4-14	AT-D-75/AT-S-88
32	200	100	211/248	95/107	277/312	140	100	76	18	3	4-18	AT-D-75/AT-S-88
40	220	110	248/269	107/123	292/317	150	110	84	18	3	4-18	AT-D-88/AT-S-100
50	240	120	248/345	107/152	325/347	165	125	99	20	3	4-18	AT-D-88/AT-S-125
65	260	130	315/409	141/172	357/389	185	145	118	20	3	4-18	AT-D-115/AT-S-145
80	280	140	345/409	152/172	368/400	200	160	132	20	3	8-18	AT-D-125/AT-S-145
100	320	160	409/550	172/215	410/498	220	180	156	22	3	8-18	AT-D-145/AT-S-160
125	400	190	438/600	187/240	470/538	250	210	184	22	3	8-18	AT-D-160/AT-S-210
150	440	220	550/633	215/262	556/591	285	240	211	24	3	8-22	AT-D-190/AT-S-240
200	550	260	600/730	210/330	648/687	340	295	266	24	3	12-22	AT-D-210/AT-S-270

主要外形尺寸mm-PN25（25bar）
公稱通徑 DN	外形尺寸mm					連接尺寸mm						執行器型號
公稱通徑 DN	L	L0	L1	L2	H	D	D1	D2	C	f	N-D	執行器型號
15	150	72	159/211	83/95	235/247	95	65	46	14	2	4-14	AT-D-63/AT-S-75
20	160	80	211/248	95/107	252/260	105	75	56	16	2	4-14	AT-D-75/AT-S-88
25	180	90	248/269	107/123	265/289	115	85	65	16	2	4-14	AT-D-88/AT-S-100
32	200	100	248/315	107/141	287/312	140	100	76	18	3	4-18	AT-D-88/AT-S-115
40	220	110	269/409	123/152	317/339	150	110	84	18	3	4-18	AT-D-100/AT-S-125
50	240	120	345/345	123/152	325/347	165	125	99	20	3	4-18	AT-D-100/AT-S-125
65	260	130	269/345	141/172	357/389	185	145	118	22	3	4-18	AT-D-115/AT-S-145
80	280	140	315/438	152/187	400/425	200	160	132	24	3	8-18	AT-D-125/AT-S-160
100	320	160	409/550	172/215	443/531	235	190	156	24	3	8-22	AT-D-145/AT-S-190
125	400	190	438/600	187/240	548/583	270	220	184	26	3	8-26	AT-D-160/AT-S-210
150	440	220	550/633	215/262	628/665	300	250	211	28	3	8-26	AT-D-190/AT-S-240
200	550	260	600/730	210/330	695/744	360	310	274	30	3	12-22	AT-D-210/AT-S-270
