大口徑氣動三通球閥 | CHAWQ644(5)F

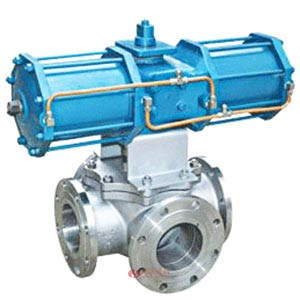

大口徑氣動三通球閥產品圖片

大口徑氣動三通球閥產品說明

大口徑氣動三通球閥是由角行程氣動執行機構、三通法蘭球閥組成?？捎糜陂_關或者調解場合，控制信號4-20mA(可選配輸出信號4-20mA或帶HART協議等)，根據管道中不同的介質選用四氟密封（≤150℃）、PPL密封（≤250℃）或金屬密封（≤425℃）。大口徑氣動三通球閥分"T"型三通球閥和"L"型三通球閥，具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。氣動內螺紋三通球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
　　球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

大口徑氣動三通球閥性能參數

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
允許壓差(MPa)	≤公稱壓力
動作范圍	0～90°
閥體形式	二段分體式鑄造閥體
閥蓋形式	整體式
壓蓋型式	螺栓壓緊式
密封填料	聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
連接方式	法蘭式、螺紋式(適用于1/2"～2")
閥芯形式	三通球型閥芯
流量特性	近似快開特性
泄露量Q	軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01%
配置執行機構	可配GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4-20mA模擬量控制

大口徑氣動三通球閥連接尺寸

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

L型Q44F結構圖和流向圖

大口徑氣動固定式球閥連接尺寸

國標系列主要外形連接尺寸

型號	公稱通徑	外型尺寸（參考值）
型號	DN	L	L2	D	D1	D2	b	f	Z-d	H	W
Q44F-16C Q44F-16P Q44F-16R	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	220
	65	260	130	180	145	120	16	3	4-18	193	240
	80	280	140	195	160	135	20	3	8-18	217	270
	100	320	160	215	180	155	20	3	8-18	245	350
	125	380	190	245	210	185	22	3	8-18	282	500
	150	440	220	280	240	210	24	3	8-23	319	600
	200	550	260	335	295	265	26	3	12-23	380	1000
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1300
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1800

API美標系列主要外形連接尺寸

公稱通徑		外形尺寸（參考值）
in	mm	L	D	D1	D2	b	F	Z-d	H	L0
1/2	15	140	89	60.5	35	10	1.6	4-15	55	130
3/4	20	165	98	70	43	11	1.6	4-15	55	130
1	25	165	108	79.5	51	12	1.6	4-15	70	140
1V4	32	220	117	79	64	13	1.6	4-15	75	180
1V2	40	250	127	98.5	73	15	1.6	4-15	90	220
2V2	50	260	152	120.5	92	16	1.6	4-19	104	260
2	65	320	178	139.5	105	18	1.6	4-19	153	350
3	80	320	190	152.5	127	19	1.6	4-19	187	400
4	100	370	229	190.5	157	24	1.6	8-19	206	500
5	125	510	254	216	186	24	1.6	8-22	252	600
6	150	510	279	241.5	216	26	1.6	8-22	244	1000
8	200	580	373	298.5	270	29	1.6	8-22	283	1300
10	250	670	406	362	324	31	1.6	12-25	345	1600
12	300	720	483	432	S61	32	1.6	12-25	420	2100

T型Q45F結構圖和流向圖

國標系列主要外形連接尺寸

型號	公稱通徑	外型尺寸（參考值）
型號	DN	L	L2	D	D1	D2	b	f	Z-d	H	W
Q45F-16C Q45F-16P Q45F-16R	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	220
	65	260	130	180	145	120	16	3	4-18	193	240
	80	280	140	195	160	135	20	3	8-18	217	270
	100	320	160	215	180	155	20	3	8-18	245	350
	125	380	190	245	210	185	22	3	8-18	282	500
	150	440	220	280	240	210	24	3	8-23	319	600
	200	550	260	335	295	265	26	3	12-23	380	1000
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1300
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1800

API美標系列主要外形連接尺寸

公稱通徑		外形尺寸（參考值）
in	mm	L	D	D1	D2	b	F	Z-d	H	L0
1/2	15	140	89	60.5	35	10	1.6	4-15	55	130
3/4	20	165	98	70	43	11	1.6	4-15	55	130
1	25	165	108	79.5	51	12	1.6	4-15	70	140
1V4	32	220	117	79	64	13	1.6	4-15	75	180
1V2	40	250	127	98.5	73	15	1.6	4-15	90	220
2V2	50	260	152	120.5	92	16	1.6	4-19	104	260
2	65	320	178	139.5	105	18	1.6	4-19	153	350
3	80	320	190	152.5	127	19	1.6	4-19	187	400
4	100	370	229	190.5	157	24	1.6	8-19	206	500
5	125	510	254	216	186	24	1.6	8-22	252	600
6	150	510	279	241.5	216	26	1.6	8-22	244	1000
8	200	580	373	298.5	270	29	1.6	8-22	283	1300
10	250	670	406	362	324	31	1.6	12-25	345	1600
12	300	720	483	432	S61	32	1.6	12-25	420	2100
