氣動V型調節球閥(對夾式) | CHVQ670F

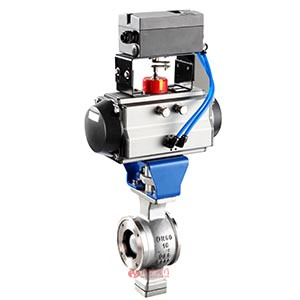

氣動V型調節球閥產品圖片

氣動V型調節球閥產品說明

氣動V型調節球閥是由單作用或者是雙作用氣動執行機構和V型調節球閥組成，球閥的閥芯設計成帶有特殊形狀的V型缺口，具有精確的截流物性和控制功能，適用于各種控制場合，結構緊湊，體積小等優點。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，所以氣動對夾式調節球閥適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制?？蓮V泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統中。
　　球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

氣動V型調節球閥性能參數

公稱通徑DN	25	32	40	50	65	80	100	125	150	200	250	300	350	400
額定流量系數Cv	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
公稱壓力	PN1.6、2.5、4.0、6.4MPa
強度試驗	2.4～9.6MPa
密封試驗	1.76～7.0MPa
流量特性	近似等百分比
閥板轉角（度）	0°～至90°（可調）
允許泄漏量等級	軟密封：零泄露硬密封：≤額定Cv×0.001%				軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
動作時間（S/90度）	8.5～30				36～60
可調節比	250:1						300:1
配置執行器	AT、AW系列單雙作用氣動執行器
控制方式	4～20mA

氣動V型調節球閥材質說明

公稱通徑mm		DN15-DN300
材料代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni 12Mo2Ti
	球體	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	蒸汽、水、油品		醋酸類
適用工況	適用溫度	-28℃ - 300℃

氣動V型調節球閥結構尺寸圖

氣動V型調節球閥結構圖

氣動V型調節球閥連接尺寸

公稱通徑 DN	外形連接尺寸
公稱通徑 DN	L	L1	-H	H1	D	D1
25	62	159	260	87	68	38
32	62	159	267	87	78	42
40	62	211	292	87	85	50
50	75	248	292	87	85	50
65	90	248	332	112	120	75
80	100	269	359	112	120	75
100	115	345	394	122	158	110
125	129	409	410	142	180	135
150	160	438	461	165	216	165
200	200	550	509	195	268	210
250	240	633	572	237	325	260

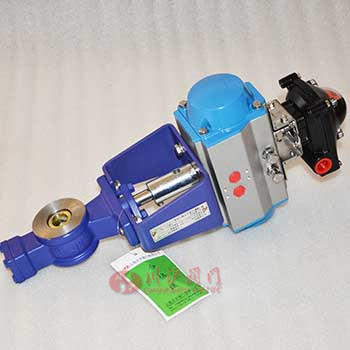

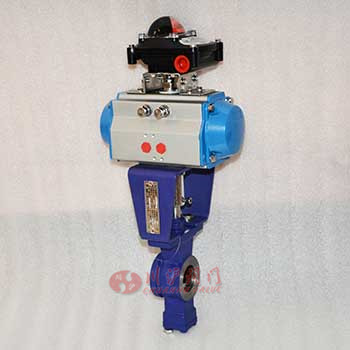

氣動V型調節球閥圖片
