當前位置：首頁 > 產品中心 > 氣動球閥氣動球閥

氣動調節球閥 | CHQ641F

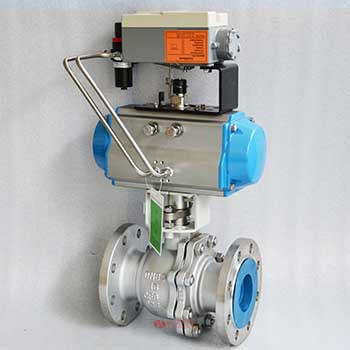

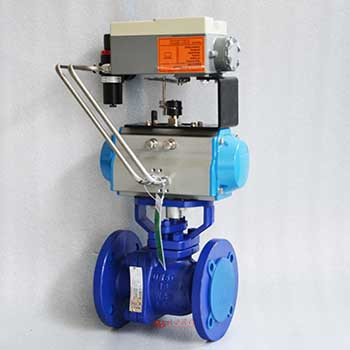

氣動調節球閥圖片

氣動調節球閥產品說明

氣動調節球閥是由氣動執行器、球閥和閥門定位器組成，控制信號4-20mA(可選配帶HART協議),控制閥門開度大小，實現對介質溫度、壓力、流量大小的調整。
氣動調節球閥是一種轉角90°的旋轉類球閥，具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動調節球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。
　　球閥是一種重要的閥類，在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

氣動調節球閥性能參數

公稱通徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數Kv	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4MPa
泄漏量	軟密封：零泄漏；硬密封：≤額定流量的10-5
閥體形式	兩段式閥體(浮動球體)											兩段式閥體(固定球體)
閥芯形式	"O"型球形閥芯
密封填料	聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
連接形式	法蘭、焊接、螺紋
流量特性	快開特性
可調范圍	DN15-65							DN80-300
可調范圍	250:1							350:1
適用溫度	密封面
適用溫度	PTFE≤150℃、 RTFE≤180℃ 、PPL≤300℃、硬密封≤450℃
配置執行機構	可配GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4-20mA模擬量控制

氣動調節球閥材質說明

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

氣動調節球閥結構尺寸圖

氣動調節球閥結構圖

氣動調節球閥連接尺寸

公稱通徑 DN	外形尺寸				連接法蘭尺寸
公稱通徑 DN	L	L1	12	H	D	D1	D2	C	f	n-φd
15	130	141	71	204	95	65	46	14	2	4-φ14
20	140	141	71	209	105	75	56	16	2	4-φ14
25	150	159	83	214	115	85	65	16	2	4-φ14
32	165	159	83	214	140	100	76	18	3	4-φ18
40	180	211	95	274	150	110	84	18	3	4-φ18
50	200	248	107	290	165	125	99	20	3	4-φ18
65	220	248	107	310	185	145	118	20	3	4-φ18
80	250	269	123	346	200	160	132	20	3	8-φ18
100	280	345	152	378	220	180	156	22	3	8-φ18
125	320	409	172	425	250	210	184	22	3	8-φ18
150	360	550	215	468	285	240	211	24	3	8-φ22
200	400	600	240	583	340	295	266	24	3	12-φ22

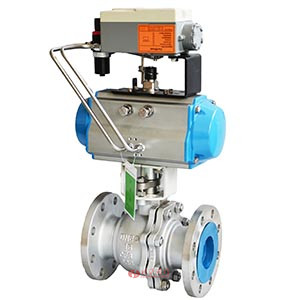

氣動調節球閥圖片
