氣動三通內螺紋球閥 | CHQ614F(三通L型球閥)\CHQ615F(三通T型球閥)

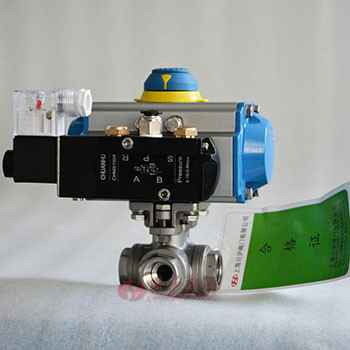

氣動三通內螺紋球閥圖片

氣動三通內螺紋球閥產品說明

氣動三通內螺紋球閥是由角行程氣動執行機構和三通球閥組成。根據管道中不同的介質選用四氟密封（≤150℃）、PPL密封（≤250℃）或金屬密封（≤425℃）。氣動三通內螺紋球閥分"T"型三通球閥和"L"型三通球閥，具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。氣動內螺紋三通球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

氣動三通內螺紋球閥性能參數

公稱通徑	DN15～50mm
連接方式	內螺紋、卡箍
氣缸配置	AT系列、GT系列及進口執行器系列
氣缸形式	雙作用、單作用（彈簧復位）
控制方式	換向、分流
公稱壓力	16、25、40、64bar（如需更高壓力訂貨時請注明）
氣源壓力	雙作用：4~8bar、單作用：5~8bar
介質溫度	W1:-40~180℃ ? W2:-40~300℃ ? W3:-30~425℃ ? W4:-40~425℃
環境溫度	標準型:-20~80℃
閥體材質	碳鋼（C）、不銹鋼（304、316）
密封材質	聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H）、硬質合金（Y）

氣動三通內螺紋球閥連接尺寸

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

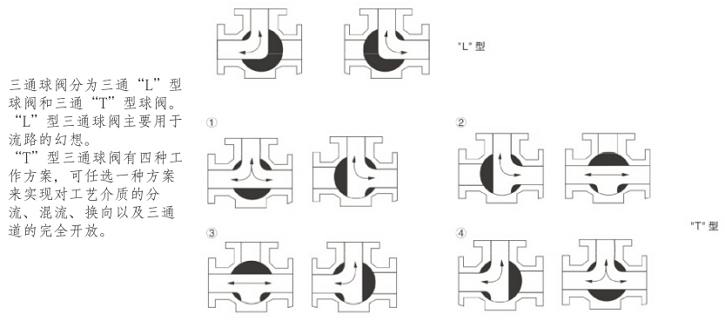

氣動三通內螺紋球閥介質流向圖

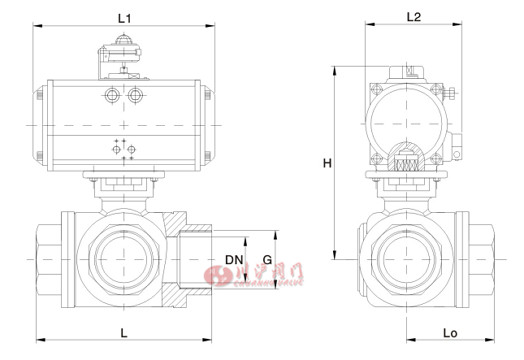

氣動三通內螺紋球閥結構尺寸圖

氣動三通內螺紋球閥結構圖

氣動三通內螺紋球閥連接尺寸

主要外形尺寸-PN16（16bar）
公稱通徑 [DN]	外形連接尺寸						執行器型號
公稱通徑 [DN]	L	L1	L2	Lo	H	G	執行器型號
15	68	141/159	71/83	34	177/208	1/2"	AT-D50/AT-S63
20	78	141/159	71/83	39	180/211	3/4"	AT-D50/AT-S63
25	86	159/211	83/95	43	199/227	1"	AT-D63/AT-S75
32	111	211/248	95/107	55.5	231/251	11/4"	AT-D75/AT-S88
40	126	248/269	107/123	63	235/265	11/2"	AT-D88/AT-S100
50	143	248/269	107/123	71.5	263/298	2"	AT-D88/AT-S100
備注：根據不同的閥門扭矩，不同的氣源壓力以及不同的實際工況，選擇相匹配的執行器其相關外形尺寸也隨之變化

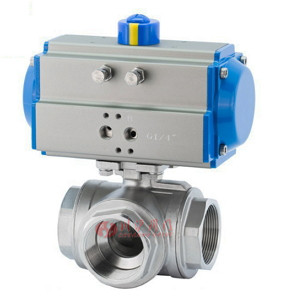

氣動三通內螺紋球閥圖片
