氣動三通衛生級球閥 | CHQ684F\CHQ685F

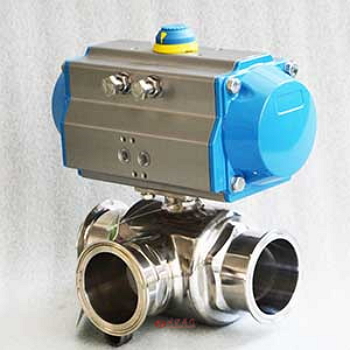

氣動三通衛生級球閥圖片

氣動三通衛生級球閥產品說明

氣動三通衛生級球閥經過精密檢驗流程和嚴格品質管理，采用內外拋光和滅菌處理。采用卡箍快裝式連接，全包的F4密封，沒有死角方便拆卸、清洗、維修，其中三通衛生級球閥適用于衛生級管路介質換向、分流、合流、混流。配氣動執行器、電動執行器實現自動化控制。

氣動三通衛生級球閥性能參數

公稱通徑	Φ20－Φ102
閥體材質	304、316、316L
連接方式	卡箍快裝式、焊接式
壓力等級	PN1.0MPa、PN1.6MPa
結構形式	浮動球芯直動式；浮動球芯三通T型、三通L型
閥座密封	PTFE：-30℃～180℃ PPL ：-30℃～250℃
閥芯材質	304、316、316L
適用介質	食品、醫藥、包裝機械、灌裝機械等衛生級別工況使用
設計標準	ISO、DIN、IDF、SMS、3A

氣動三通衛生級球閥執行器參數

雙作用	?通氣開、通氣關，氣源故障保持當前位置
單作用氣開式	通氣開、斷氣關，氣源故障關閉
單作用氣關式	通氣關、斷氣開，氣源故障打開
可選附件	換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥電氣部分可以選防爆

雙作用

?通氣開、通氣關，氣源故障保持當前位置

單作用氣開式

通氣開、斷氣關，氣源故障關閉

單作用氣關式

通氣關、斷氣開，氣源故障打開

可選附件

換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥

電氣部分可以選防爆

氣動三通衛生級球閥流向圖

氣動三通衛生級球閥結構圖

氣動三通衛生級球閥連接尺寸

ISO	三通式
ISO	d	D	L	P	A	H
Φ19	16	50.5	105	115	158	45
Φ25	21	50.5	120	137	177	48
Φ32	29	50.5	130	137	177	48
Φ38	35	50.5	140	147	196	48
Φ45	42	64	-	165	225	48
Φ51	47	64	164	165	225	58
Φ63	59	77.5	195	165	225	58
Φ76	72	91	218	182	273	65
Φ89	80	106	230	199	304	65
Φ102	97	119	260	199	304	74

氣動三通衛生級球閥圖片
